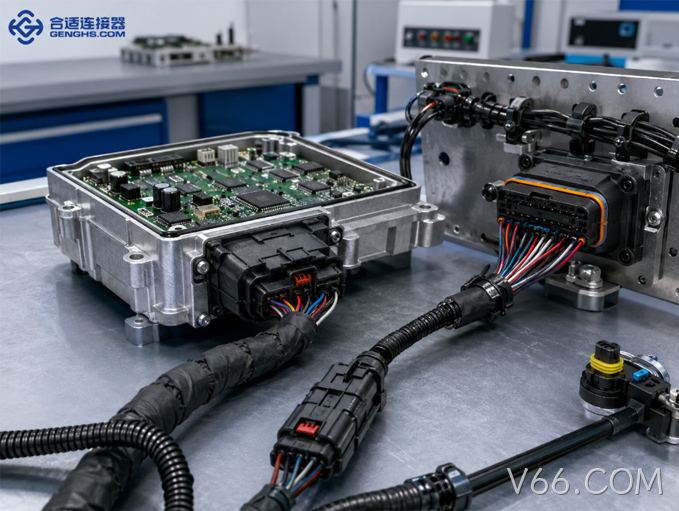

TE 汽车连接器配套怎么选？胶壳与端子对应一览

TE汽车连接器配套不能只根据胶壳的位数和外观选择端子。正确的确认顺序应当是：先锁定胶壳完整料号及所属系列，再核对胶壳适用的端子系统、端子公母、导体截面积、绝缘外径、镀层、密封形式和压接要求，最后补齐密封件、盲堵、二次锁、后盖及对插端。

同一个TE胶壳系列可能包含多种键位、颜色和密封版本；同一种端子尺寸也可能对应不同线径、材料、镀层和包装后缀。部分混合型胶壳甚至会在同一个壳体内使用两种或三种端子系统。因此，“胶壳对应哪一款端子”必须落实到具体料号，不能只按系列名称判断。

南京V66.COM电子有限公司在处理TE汽车连接器询价时，通常会把客户需求拆分为胶壳、端子、密封件、锁止附件和对插端五个部分，再结合样品、试产或量产阶段确认采购数量与包装条件。

一、TE汽车连接器为什么容易出现胶壳与端子错配？

汽车连接器的“公壳、母壳”和“公端子、母端子”容易被混为一谈。采购人员看到插头外形像公头，并不代表内部装的是公端子。判断时应以TE产品资料中的“适用于公端子”或“适用于母端子”等属性为准，不能仅凭胶壳外形推断。

此外，以下几个变量都会改变最终端子料号：

• 端子系统：MQS、MCON、AMP MCP、SUPERSEAL和DEUTSCH等系统不能仅凭尺寸相近混用。

• 端子规格：同系列可能包含不同接触尺寸，混合型胶壳还需要逐个核对腔位。

• 导线参数：导体截面积、AWG线规和绝缘外径会影响压接翼尺寸及密封件选择。

• 镀层要求：镀锡、镀银或镀金版本的适用场景、成本和配套要求可能不同。

• 密封结构：密封型和非密封型胶壳使用的端子、单线密封圈及后部附件可能不同。

• 包装方式：连续料带端子、散装端子和不同卷盘包装对应的生产方式并不相同。

二、TE胶壳与端子对应关系一览

下面的表格用于说明常见系列的配套方向，只能作为系列级筛选依据。实际采购时，仍需根据胶壳完整料号及对应图纸确认具体端子料号。

三、拿到TE胶壳料号后，应该怎样反查端子？

较稳妥的方法不是直接搜索“某胶壳配什么端子”，而是先进入该胶壳的产品资料页，依次核对所属系列、胶壳适用的端子性别、接触尺寸、是否可密封以及相关产品信息，再结合图纸或规格书确定候选端子。

1. 核对胶壳完整料号：包括前缀、基础数字和后缀，避免把相近版本当成同一产品。

2. 确认胶壳端子方向：查看胶壳适用于公端子还是母端子，不按插头、插座的外观判断。

3. 确认接触系统：核对MQS、MCON、AMP MCP或其他端子系列，以及每个腔位的接触尺寸。

4. 根据导线选择端子：提供导体截面积、AWG线规、绝缘外径、线材类型和温度要求。

5. 确定材料与镀层：结合工作电流、信号等级、使用环境和项目规范选择相应版本。

6. 补齐配套附件：确认单线密封圈、盲堵、TPA、CPA、楔形锁、后盖及对插端是否需要单独采购。

四、端子线径相同，为什么仍然可能不能使用？

线径范围只是端子选型条件之一。两款端子即使都能压接相同截面积的电线，也可能在接触尺寸、锁止位置、材料厚度、镀层、压接高度V66.COM配密封件方面不同。如果端子锁止肩与胶壳结构不匹配，可能出现端子插不到位、轻拉脱出或二次锁无法关闭等问题。

密封型连接器还需要同时核对绝缘外径。绝缘外径偏小，密封圈可能无法形成可靠压缩；外径偏大，则可能造成装配困难、密封圈损伤或端子无法完全入位。因此，采购时只提供“0.5平方”或“1.0平方”仍不够，还应提供电线绝缘外径。

五、TE汽车连接器完整配套应包含哪些物料？

一套可以装配使用的汽车连接器，通常不只是一个胶壳加几只端子。根据系列和结构不同，还可能包含以下物料：

• 公端或母端胶壳；

• 与胶壳匹配的公端子或母端子；

• 对插胶壳、板端针座或设备端接口；

• 单线密封圈、整体密封垫和未用孔盲堵；

• TPA端子位置保证件、CPA连接器位置保证件或楔形锁；

• 后盖、护套、固定夹及线束出口附件；

• 匹配端子版本的压接模具、退针工具和装配要求。

如果客户只提交胶壳料号和数量，报价可能只能覆盖胶壳本体，不能默认已经包含端子及其他附件。为了减少二次询价和漏采，建议在询价时明确说明“只要胶壳”还是“需要完整配套”。

六、南京V66.COM电子如何协助核对胶壳与端子？

南京V66.COM电子有限公司会根据客户提供的BOM、原厂料号、产品标签、实物照片、对插端信息和线材参数，分别核对胶壳、端子、密封件及锁止附件。对于混合型胶壳，会进一步区分不同腔位使用的端子系统，避免把一个端子料号错误地套用到全部孔位。

配套核对完成后，还需要结合项目阶段确认供货条件。样品阶段重点是型号和装配验证；试产阶段需要关注压接工具、散料或料带包装；量产阶段则要进一步核对整盘数量、批次、追溯资料、交期和长期供应安排。客户可通过TE泰科连接器页面了解相关产品系列及选型方向。

七、提交TE汽车连接器配套需求时需要哪些资料？

• 胶壳、端子或现有物料的完整料号；

• 胶壳正反面、腔位、锁扣及标签照片；

• 对插端料号或设备接口信息；

• 导体截面积、AWG线规和绝缘外径；

• 是否需要防水、耐高温、抗振动或指定镀层；

• 每套端子数量、空孔数量及是否需要盲堵；

• 样品、试产、量产数量和期望交期；

• 是否要求原厂包装、指定批次或相关追溯资料。

TE汽车连接器胶壳与端子的对应关系，本质上是一个完整系统的匹配问题，而不是只看外形和线径。南京V66.COM电子有限公司可协助客户从完整料号、端子系统、线材参数、密封结构、对插关系和供货条件等方面进行核对。对于新选型号或替代方案，仍建议先完成压接、装配、插拔及实际工况验证，再进入批量采购。
