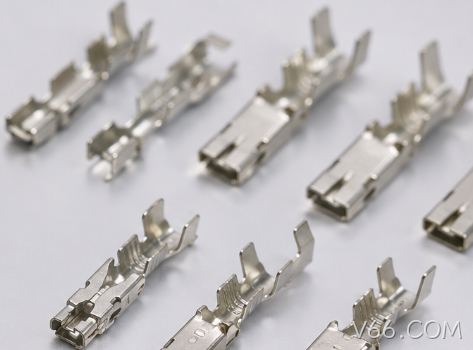

连接器端子到货后，外观抽检重点看哪些部位？

连接器端子到货以后，很多企业的来料检验会先确认料号、数量和包装，再随机抽取部分产品进行外观检查。与Housing相比，端子的体积更小、结构更精细，而且后续往往还要经历放线、压接、插壳和电气连接，因此一些看起来并不严重的外观异常，进入量产以后却可能放大成压接不良、退针、接触不稳定甚至整机故障。

所以，连接器端子外观抽检不能只看“有没有明显变形”，而应该围绕接触功能、压接功能、锁止功能、镀层状态、料带状态以及包装运输状态逐项检查。

对于采购、质量和仓储人员来说，建立一套稳定的端子外观检查逻辑，比单纯依靠经验“看起来有没有问题”更加可靠。

一、为什么连接器端子的外观抽检非常重要？

端子属于连接器系统中真正完成电流或信号传输的核心部件。

一个典型端子可能同时承担：

• 与对配端子的电气接触；

• 与导线导体的机械压接；

• 与线材绝缘层的应力固定；

• 在Housing内部的锁止定位；

• 通过镀层维持长期接触稳定性。

也就是说，一只端子上往往同时存在多个功能区域。

如果外观抽检只关注最明显的弯曲和破损，就可能漏掉真正影响使用的细小异常。

例如：

• 接触片轻微翘曲，可能导致插入力异常；

• 导体压接翼变形，可能无法进入压接模具；

• 锁止弹片被压平，可能造成端子插壳后退针；

• 镀层局部损伤，可能影响长期接触可靠性；

• 料带变形，可能造成自动机送料不稳定。

因此，端子外观检验本质上是在产品真正进入压接工序之前，尽量提前发现批次性和运输性异常。

二、第一重点：先看端子的接触区

端子的接触区是完成公母端电气连接的核心位置，也是外观检查中优先级最高的部位之一。

根据端子类型不同，接触区可能表现为：

• 针状接触区；

• 片状接触区；

• 箱式弹片结构；

• 簧片结构；

• 多点接触结构。

抽检时应重点观察：

• 接触区是否弯曲；

• 弹片是否塌陷；

• 接触窗口是否发生明显变形；

• 左右结构是否对称；

• 是否存在压痕、划伤或撞击痕迹；

• 接触簧片之间是否出现异常开口或闭合。

特别是母端子内部的弹性接触结构，如果受到运输挤压或外力影响，即使肉眼看起来只是轻微变化，也可能改变插入力、拔出力和接触压力。

三、第二重点：检查导体压接翼有没有变形

开口式压接端子通常有两组明显的压接翼。

靠近接触区的一组通常用于压接导体，后方一组通常用于固定绝缘层。

其中导体压接翼直接关系到铜丝与端子之间的机械和电气连接，因此检查时应注意：

• 左右压接翼高度是否基本一致；

• 是否出现向内塌陷；

• 是否明显向外张开；

• 边缘是否被压弯；

• 是否存在裂纹、缺口或冲压异常；

• 端子在料带上排列时，各压接翼状态是否一致。

如果压接翼在到货前已经变形，后续可能无法顺利进入压接模具，或者压接后出现高度、宽度异常。

因此，对于需要自动压接的项目，压接翼状态应列为来料外观抽检的重要项目，而不是等到生产设备频繁报警以后才排查。

四、第三重点：绝缘压接翼不能只看“有没有断”

绝缘压接翼的主要作用是夹持导线绝缘层，提高线束抗拉和抗振能力。

常见需要检查的异常包括：

• 左右翼不对称；

• 翼片向内过度收拢；

• 一侧翼片被压平；

• 翼片存在明显扭转；

• 边缘有异常毛刺；

• 局部存在冲压缺损。

这种异常有时不会直接影响端子本身的导通，但会影响压接后的线束机械强度。

尤其在汽车、工业设备、工程机械等存在持续振动的应用场景中，绝缘支撑区域异常可能增加长期疲劳风险。

五、第四重点：检查端子的锁止弹片或锁止窗口

很多线对线连接器端子插入Housing以后，会依靠端子本身的锁止结构完成一次锁止。

常见结构包括：

• 锁止弹片；

• 倒刺；

• 锁止肩；

• 定位窗口。

这个区域尺寸虽然很小，却直接关系到端子能不能牢固地留在塑壳内部。

外观抽检应观察：

• 锁止弹片是否被压平；

• 是否出现向侧面偏移；

• 弹片根部是否存在裂纹；

• 锁止结构是否有缺口；

• 不同端子之间锁止高度是否存在明显差异。

如果锁止结构异常，可能出现一个非常典型的问题：

端子能够插进去，但拉线或者对插以后又退出来。

因此，一旦来料阶段发现锁止弹片异常，不能简单通过手工掰回以后继续使用，而应先判断是否属于个别运输变形还是批次性问题。

六、第五重点：镀层不能只看颜色，还要看完整性

连接器端子常见镀层包括镀锡、镀金、选择性镀金以及其他金属表面处理。

外观抽检时，可以重点观察：

• 镀层颜色是否明显异常；

• 是否存在局部露底；

• 是否存在剥落；

• 是否出现明显划伤；

• 表面是否有异常斑点；

• 接触区是否出现氧化、发黑或污染迹象。

需要注意的是，单纯依靠肉眼并不能判断镀层厚度是否合格。

外观抽检能够发现的是明显的镀层完整性问题，如果客户项目对镀层厚度、材质或性能有明确要求，还需要结合原厂规格、检验报告或相应检测手段进一步确认。

南京V66.COM电子在协助客户进行连接器项目供货时，也建议将“外观正常”和“规格符合要求”分开理解。外观抽检能够筛查明显异常，但不能替代完整的规格验证。

七、第六重点：切断口、冲压边缘和毛刺

端子通常通过连续冲压工艺生产，因此边缘状态也是来料抽检的重要部分。

应注意：

• 端子边缘是否存在明显毛刺；

• 切断口是否异常锋利或拉裂；

• 局部是否有冲压残留；

• 金属边缘是否出现卷边；

• 关键功能区域是否存在裂纹。

毛刺过大可能带来的问题包括：

• 插壳时划伤Housing；

• 损伤线材绝缘层；

• 影响自动送料；

• 影响端子在腔体内的定位；

• 严重时形成金属碎屑。

如果同一卷盘连续出现类似冲压异常，应优先按照批次性问题处理，而不是只挑出几个明显异常品。

八、第七重点：端子整体有没有扭曲、弯折和翘曲

端子从原厂生产完成，到进入客户仓库，中间可能经历卷盘包装、运输、搬运、拆箱和分装。

如果包装保护不足或者受到挤压，端子可能出现整体结构变形。

抽检时可以把端子放在稳定光源下，从：

• 正面；

• 侧面；

• 顶部；

几个方向观察。

重点判断：

• 端子轴线是否明显偏斜；

• 压接区与接触区是否在正常方向；

• 料带上的端子是否整体倾斜；

• 相邻端子的角度是否存在明显差异。

对于尺寸较小的端子，可以借助放大镜或显微观察设备进行辅助检查。

九、第八重点：卷盘端子还要检查料带和Carrier Strip

如果端子采用Reel卷盘包装，外观抽检不能只把单个端子剪下来查看。

连续料带本身也需要检查。

重点包括：

• 料带是否弯曲；

• 送料孔是否完整；

• 孔距外观是否存在明显异常；

• 端子与Carrier Strip连接处是否损坏；

• 端子在料带上的排列是否整齐；

• 是否存在局部叠料、压料；

• 卷盘是否明显松散或错层。

这类问题对手工压接的影响可能不明显，但对于全自动或者半自动压接设备，却可能直接造成送料卡滞。

十、第九重点：表面污染、油污和异物

连接器端子属于精密导电部件，表面清洁状态也值得关注。

常见异常包括：

• 明显油污；

• 灰尘堆积；

• 纤维异物；

• 不明液体残留；

• 金属碎屑；

• 胶质污染；

• 指纹类明显污染痕迹。

这里需要区分正常制造工艺残留和异常污染，不能看到任何表面痕迹就直接判定不合格。

如果无法判断，可以先与标准样品、原厂包装状态或同批其他产品进行比较。

十一、第十重点：端子是否存在氧化、受潮和锈蚀迹象

如果端子长期处于高温高湿环境，或者包装已经失效，表面可能出现异常变化。

抽检时建议重点观察：

• 表面发黑；

• 不规则斑点；

• 疑似锈蚀痕迹；

• 镀层异常变色；

• 包装袋内是否存在明显水汽；

• 外箱是否有受潮、泡水痕迹。

特别是长期库存、海外库存以及拆包后的零散端子，更应关注储存条件。

如果发现明显受潮或氧化迹象，不建议只擦拭表面后直接投入生产，而应进一步判断接触性能是否受到影响。

十二、外观抽检还要结合原包装一起看

端子本身没有明显问题，并不代表整批物料就可以直接放行。

到货时建议同时检查：

• 原厂标签是否完整；

• 料号是否一致；

• Lot No.是否清晰；

• Date Code是否满足项目要求；

• 卷盘是否破损；

• 封袋是否完整；

• 是否存在拆包痕迹；

• 包装数量与订单是否一致。

如果属于拆包供货，还应确认：

• 拆包后的标签信息是否保留；

• 型号与批次是否能够追溯；

• 分装过程是否对端子形成挤压；

• 不同批次有没有混装。

这也是南京V66.COM电子在项目型端子供货中比较关注的环节之一：不仅要确认“数量够不够”，还要让型号、包装和批次信息能够与实际物料对应。

十三、建议按照端子功能区域建立外观检查顺序

如果端子型号很多，完全依靠检验人员自由检查，很容易出现遗漏。

可以建立一个相对固定的检查顺序：

检查顺序	重点部位	主要异常
1	接触区	变形、划伤、弹片异常
2	锁止结构	压平、断裂、偏移
3	导体压接翼	弯折、塌陷、不对称
4	绝缘压接翼	变形、扭曲、缺损
5	镀层	划伤、露底、氧化、异常变色
6	冲压边缘	毛刺、裂纹、卷边
7	料带	送料孔损坏、弯曲、错位
8	包装	破损、受潮、混批、标签异常

这样的检查方法能够提高不同检验人员之间的一致性。

十四、哪些异常可以直接判定为高风险？

对于端子来说，并不是所有外观差异都具有同样风险。

以下情况建议优先隔离并进一步确认：

• 接触簧片明显变形；

• 端子整体弯折；

• 锁止弹片缺失或压平；

• 压接翼断裂；

• 关键区域镀层明显脱落；

• 端子存在裂纹；

• 同卷连续出现大量变形；

• 卷盘送料结构受损；

• 存在明显锈蚀或严重污染；

• 实物与标签型号疑似不一致。

这类异常一旦进入生产，很可能影响后续压接、装配或电气性能，因此不宜直接放行。

十五、外观正常，不代表端子一定可以直接用于量产

这是连接器来料检验中需要特别注意的一点。

外观抽检能够发现很多问题，但它不能完全替代：

• 尺寸检测；

• 材料确认；

• 镀层厚度检测；

• 压接验证；

• 拉力测试；

• 插拔力测试；

• 电气性能验证。

特别是新供应渠道、新批次、新项目或者关键应用，建议结合实际质量要求决定是否增加验证项目。

例如一个端子外观看起来完全正常，但如果压接模具、线径或者端子版本不匹配，生产以后仍然可能产生压接问题。

十六、新批次端子建议做一次试压，而不只是看外观

如果项目条件允许，在外观抽检完成后，可以随机抽取少量端子进行实际压接验证。

重点观察：

• 送料是否顺畅；

• 端子能否正常进入模具；

• 压接翼成型是否稳定；

• 导线插入位置是否正确；

• 压接后是否出现裂纹；

• 端子插入Housing是否顺畅；

• 锁止后是否容易退针。

外观检查和试压验证结合起来，更容易发现一些仅靠肉眼无法识别的问题。

十七、发现异常后，不要立即把整批产品判为不合格

如果抽检发现一只或几只端子存在异常，首先需要确认异常性质。

可以进一步判断：

• 属于个别运输损伤还是连续批次异常；

• 异常是否集中在卷盘外层；

• 同一Lot是否重复出现；

• 不同包装之间是否存在差异；

• 是否影响关键功能区域。

必要时扩大抽样范围。

例如一个卷盘外层因为搬运受压，前几十只端子出现轻微变形，而卷盘内部完全正常，这与整卷冲压工艺异常属于不同问题，处理方式也不应完全相同。

十八、端子抽检最好保留哪些记录？

对于量产和长期供货项目，建议建立基本的来料检验记录。

可以包含：

• 原厂完整料号；

• 到货数量；

• Lot No.；

• Date Code；

• 抽检数量；

• 包装状态；

• 异常类型；

• 异常数量；

• 实物照片；

• 最终处理结果。

这样一旦后续生产出现问题，可以快速回查同批物料。

对于需要长期供应的端子，南京V66.COM电子也建议客户将料号、批次、包装和异常记录放在一起管理，而不是只保存采购订单号。这样后续发生质量追溯时，信息链条会更加完整。

十九、采购和质量部门可以使用这份简化检查清单

• □ 接触区是否存在弯曲、塌陷或划伤；

• □ 锁止弹片是否完整；

• □ 导体压接翼是否对称；

• □ 绝缘压接翼是否变形；

• □ 端子整体是否扭曲；

• □ 镀层是否存在明显脱落、露底或变色；

• □ 是否存在异常毛刺或裂纹；

• □ 端子表面是否有明显污染；

• □ 是否存在氧化、锈蚀或受潮迹象；

• □ Carrier Strip及送料孔是否完整；

• □ 卷盘是否受压、松散或变形；

• □ 标签料号、Lot No.和实物是否对应；

• □ 拆包产品是否可以继续追溯批次；

• □ 必要时是否完成试压和插壳验证。

二十、端子抽检的核心不是“挑坏品”，而是提前发现批次风险

连接器端子尺寸小、单价通常不高，因此在实际采购中容易被认为只是普通辅料。

但对于线束和整机生产而言，一旦端子出现批次性问题，影响的可能不是几只产品，而是整条压接工序和整批线束。

所以端子到货后的外观抽检，真正的目的不是简单找出几只坏品，而是判断：

这一批端子的接触、压接、锁止、镀层、料带和包装状态是否具备进入下一道生产环节的基本条件。

采购、质量和仓储部门如果能够建立稳定的检查顺序，并把异常与Lot、Date Code和包装信息对应起来，后续无论是供应商沟通还是质量追溯都会更加高效。
